T系列
T-5050S
高速钻铣加工中心
适用于散热片，中小型尺寸结构零件加工
手艺参数
| 名称 | 项目 | 单位 | 规格 |
|---|---|---|---|
| 行程 | X轴行程 | mm | 500 |
| Y轴行程 | mm | 500 | |
| Z/W轴行程 | mm | 350/350 | |
| 双主轴中心距离 | mm | 500 | |
| 主轴端面至事情台面距离 | mm | 150-500 | |
| 事情台 | 事情台尺寸 | mm | 1100×500 |
| T形槽(尺寸×槽数×间距) | mm | 14 x5 x 80 | |
| 事情台最大载重 | kg | 400 | |
| 主轴 | 转速 | rpm | 20000 |
| 主轴锥度 | # | BT30 | |
| 传动方法 | # | 直结式 | |
| 进给 | 切削进给（X/Y/Z/W） | mm/min | 1 - 15000 |
| 快速进给 （X/Y/Z/W） | m/min | 60/60/48/48 | |
| 精度 | 定位精度 | mm | 0.005 |
| 重复定位精度 | mm | 0.003 | |
| 换刀系统 | 刀具数 | pcs | 21+21 |
| 刀具最大重量 | kg | 3 | |
| 刀具最大长度 | mm | 170 | |
| 刀具直径（满刀/邻空刀） | mm | 100/140 | |
| 刀库选刀方法 | # | 随机选择，最短路径 | |
| 数控系统 | 控制系统 | # | MITSUBISHI M80 |
| 主轴电机功率 | kw | 3.7/5.5 | |
| 电机功率 | kw | 2.2/2.2/3.0/3.0 | |
| 其他 | 所需空气压力 | kgf/cm3 | 4-6 |
| 电力需求 | KVA | 25 | |
| 形状尺寸（长x宽x高） | mm | 1928x2842x2700 |
加工应用
应用于散热片、消耗电子、通讯、医疗等行业
-

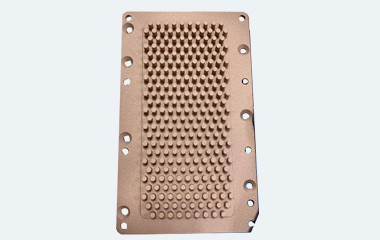

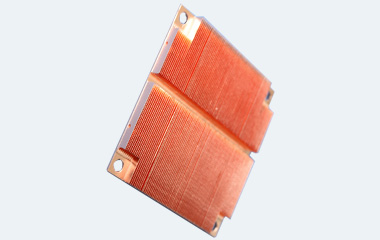

01散热、3C行业
