应用案例

• 01

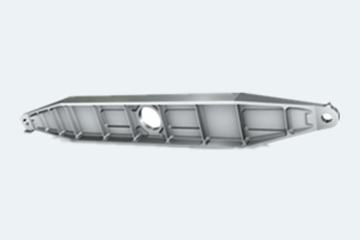

  尾翼吊架
  •
    加工零件：尾翼吊架

    质料：铝合金

    客户要求：高生产率、高扭矩、使用最小的空间

  •
    推荐装备：卧式加工中心 JHT-1000

    装备特点：大行程、高刚性、结构紧凑

    JVH/JHT-1000主要参数：

    XYZ轴行程:2200×1250×1100 / 2200×1500×1300

    事情台尺寸：1000×1000 / 1200×1200

    主轴传动方法：皮带1:1.76 / 齿轮箱1：4

    主轴扭矩：251/415
    ；572/944

• 02

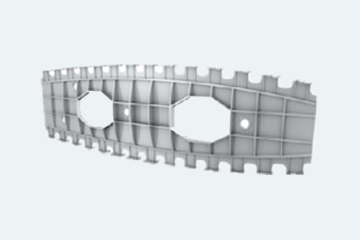

  框架
  •
    加工零件：框架

    质料：钛合金

    客户要求：高生产率、高扭矩、高刚性

  •
    推荐装备：立式加工中心 VH-1680/VH-1890

    装备特点：高刚性-超宽底座四线轨、稳固高效-内藏式双气缸配重专利手艺、无邪性和适用性-模组化设计

    XYZ轴行程:1600×800×800 / 1800×1000×800

    事情台尺寸：1800×800 / 2000×900

    主轴传动方法：齿轮箱1：4

    选配主轴齿轮箱（572/944 Nm）
    ；选配第四轴

• 03

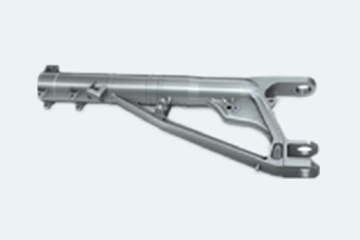

  缝翼滑轨/襟翼导轨
  •
    加工零件：缝翼滑轨/襟翼导轨

    质料：不锈钢/合金钢

    客户要求：高生产率、重切削、高刚性

  •
    推荐装备：龙门加工中心 LM-2718/LM-3218

    装备特点：高刚性-立柱横梁一体式、稳固性-氮气蓄能+油压平衡系统、无邪性和适用性-模组化设计

    LM-2718/LM-3218 主要参数：

    XYZ轴行程:2700×2000×800 / 2200×1500×1300

    事情台尺寸：2500×1500 / 3500×1500

    主轴扭矩：190/313

• 04

  机翼肋板
  •
    加工零件：机翼肋板

    质料：铝合金

    客户要求：高生产率、高速加工、大型加工区域

  •
    推荐装备：高速轻型龙门加工中心LM-1614

    装备特点：高动态响应机身、大承载高刚性床身底座、三轴高速位移、大功率电主轴（BBT40）

    LM-1614 主要参数：

    XYZ轴行程:1600×1400×600

    事情台尺寸：1700×1200

    主轴传动方法：电主轴

    主轴扭矩：30.7/46

• 05

  叶轮/整体叶盘
  •
    加工零件：叶轮/整体叶盘

    质料：钛合金/高温合金

    客户要求：重大曲面、高效五轴联动、高扭矩、缩短加工节奏

  •
    推荐装备：龙门摇篮五轴BTG-1300

    装备特点：天车式龙门结构、双DD马达，大承重、大扭矩转台，X/Y轴直驱马达

    BTG-1300 主要参数：

    XYZ轴行程:1300×1000×700

    事情台尺寸：φ850

    主轴传动方法：电主轴（HSK100A）

    主轴扭矩：200/300

• 06

  FMS柔性生产线
  •
    搭配机型：7台立加，2台卧加

    3个枢纽机械人，1台洗濯机

    4大类，500多个品种

  •
    通过FMS系统对工艺流程举行管理和监控，将各项生产要素举行有机集成，实现对加工全历程的自动化、智能化控制、柔性化
  •
    将现场的开动率由以前的40%，提升至85%
